Wednesday, March 13, 2013

Entrega 02_CNC MILL


CUBE 3D HOME PRINTER


Uno de los mayores defectos de la impresión 3D actual es que la encontramos delimitada únicamente al ambiente profesional.
En un mundo donde cada vez más gente dispone de los medios tecnológicos que le permiten dar rienda suelta a su imaginación y trabajar desde casa con resultados profesionales, era imprescindible intentar acercar estas herramientas al ámbito particular.
Con este objetivo, 3D Systems ha lanzado al mercado Cube, una impresora 3D con la que piensa revolucionar el sector. Cube es básicamente un sistema muy sencillo de impresión 3D que nos permitirá materializar en el hogar, toda nuestra creatividad a partir del diseño en diferentes soportes como computadoras personales, móviles, tablets, etc.
A parte de un precio competitivo, la característica que la diferencia del resto de máquinas de este carácter más casero es la plataforma “Cubify” que usa. Se trata de una plataforma social online, disponible para artistas, desarrolladores y todo aquel que quiera contribuir a la misma. Como sus propios creadores apuntan, Cubify es un lugar donde los usuarios pueden: subir sus modelos, imágenes y apps para venderlas, comprar modelos, imágenes y apps de terceros, conseguir modelos impresos y enviarlos a cualquier lugar del mundo, conectarse con otras personas para socializar, compartir ideas e iniciar nuevos proyectos…

Prada Sponge



La nueva tienda de Prada proyectada por OMA utiliza como material principal: la espuma. La espuma que permite la creación de una nueva superficie material ,esta espuma es un molde de poliuretano con una condición agregada, híbrida entre el sólido y el vacío, irregularmente regular, transparente y opaca a la vez, rígida y blanda, con una consistencia inestable, similar a una esponja. El desarrollo de esta imaginativa propuesta comenzó con un pequeño modelo arquitectónico, a escala, que utilizaba una esponja de limpieza. Sin embargo, los efectos visuales de esta textura, denominada backlit, eran realmente intrigantes y desconcertantes, por lo que se decidió abordar el prototipo a escala real, 1:1.

Así, cientos de pruebas y prototipos experimentales se sucedían para determinar los tamaños en los agujeros, sus propiedades de franqueza y construcción, su capacidad traslúcida, los rangos de profundidad generados o los colores aceptados en un contexto más amplio. Se ha llevado a cabo un largo proceso constructivo hasta llegar al producto final, destacando la fabricación en serie y el modelado técnico por ordenador de cada pieza, tremendamente evolucionado desde los primeros prototipos hechos a manos, anteriormente mencionados,para conseguir esa estructura alveolar se emplearon en los primeros ensayos globos llenos de agua dentro de cajas en las que se vertió yeso y hormigón.

Así, una vez fraguado, se retiraban los globos y el encofrado. El yeso y el hormigón no ofrecían sin embargo las características que se pretendían en un principio. Por ello se efectuaron algunas pruebas con diversos materiales plásticos, como el caucho blando, el definitivo poliuretano o la silicona. El material definitivo se fabrica en paneles de 3 x 1.5 metros, y cumple todas las normativas de resistencia al fuego y durabilidad. El patrón de formación logra la aleatoriedad que se buscaba desde el principio… …eso si, en el proceso de fabricación de la espuma, con técnicas y procesos específicos, tuvo que ser desarrollado un nuevo compuesto de poliuretano, para poder cumplir así la normativa de incendios y reglamentaciones generales de construcción… …esta espuma, en sus desviaciones múltiples y ambiguas, ofrece una nueva definición de propiedades funcionales y visuales entre artificial y natural, irregular y regular, transparente, translúcido o sólido, flexible o rígido, que responde a la perfección a las necesidades creadas inicialmente por la firma italiana de moda…

Entrega 02_CNC MILL

Monday, March 11, 2013

Photo Topography

CARLOS GARAICOA
Madrid, 2011



The exhibition Carlos Garaicoa: Photo-topography is being shown at the National Museum of Contemporary Art, Athens (EMΣT), from November 9 2011 to January 8, 2012. Garaicoa exhibits a new body of routed and printed works in which black and white images are converted into relief topographies and routed into blocks of polystyrene.
An installation of 9 photographs transferred to polystyrene, wood (80 x 100 cm each). 9 black and white photographs print pigment ink on aluminium plate coated with gesso (26 x 20 cm each)

Based on Garaicoa's black and white photographs, a 3D file
is generated transforming shades of gray into different heights.

LA VOÛTE DE LeFEVRE INSTALLATION

By drawing from our historically predominant obsession with the heavy and the permanent, La Voûte de LeFevre Installation re-examines our current addiction to the thin. The rapid, efficient and surface-orientedigital fabrication is used as a modern equivalent of ancient stone carving, marrying the two major architectural parameters – surface and volume. Designed by the New York based Matter Design, the project was preceded by an extensive research dealing with the eco­nom­i­cally friendly sheet mate­r­ial, while main­tain­ing a com­mon thread of a ded­i­ca­tion to vol­ume.

“The vault is com­puted with a solver-based model that elic­its a compression-only struc­ture, from a non-ideal geom­e­try. The model requires a fixed geom­e­try as input, and opens aper­tures in order to vary the weight of each unit. This dynamic sys­tem re-configures the weight of the units based on a vol­u­met­ric cal­cu­la­tion. If unit A con­tains twice the vol­ume of unit B, then unit A weights twice as much. It requires that the mate­r­ial of the project be con­sis­tent, and solid (hol­low does not work). The com­puted result pro­duces a project that will stand ‘for­ever’ as there is zero ten­sion in the sys­tem pre­cisely because of the weight and vol­ume of the project, and not in spite of it.

The vault is pro­duced with Baltic Birch ply­wood. The ply­wood is sourced in three quar­ter inch thick sheets await­ing the ‘thick­en­ing’. Each cus­tom unit is dis­sected and sliced into these thick­nesses, cut from the sheets, and then phys­i­cally re-constituted into a rough vol­u­met­ric form of their final geom­e­try. These roughs are indexed onto a full sheet and glued, vac­uum pressed, and re-placed onto the CNC (com­puter numer­i­cally con­trolled) router.”


AL_A-Spencer Dock Bridge de AL_A-Spencer




Este puente de más de 40 metros con líneas curveadas y superficies ondulantes une los puntos que divide el Canal Real de Dublin. El puente cuenta en una de sus curvas con un mirador, el cual permite vistas espectaculares de la ciudad y el rio. Todas las geometrías fueron diseñadas en Solidworks. Más adelante se cortaron diversos modelos en máquinas de CNC para tener más control sobre la geometría y trabajar el volumen. Se fabricaron las pizas en un taller y se ensamblaron más adelante en el lugar. Este proceso dio como lugar las proporciones inusuales que convierten este puente en parte del paisaje. Las suaves geometrías y asimetrías crean esta pieza que resuelve de manera sublime las diferencias entre forma y función.

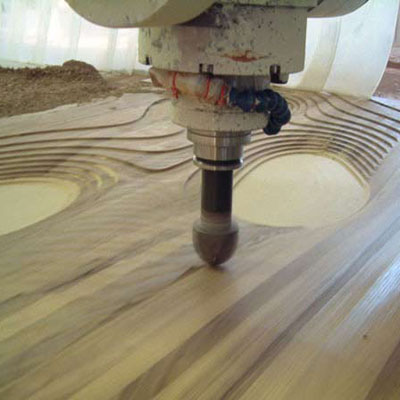

mTable by Gramazio and Kohler




Esta serie de mesas le permite a la gente hacer sus propios diseños a través de su celular o dispositivo móvil. La Mtable es esculpida con una CNC, trabajando en diferentes materiales, dimensiones y colores. Los usuarios bajan la aplicación, en la que configuran su mesa a su gusto. El software pasa directamente a una maquina CNC, la cual la moldea. La mesa es mandada a tu domicilio de 8 a 12 semanas. Este tipo de productos acerca los avances tecnológicos y mecánicos a la gente alrededor del mundo.

Grafismo a traves del milling

A lo lejos estas superficies parecen fotos, no es hasta que se ven de cerca que uno se da cuenta que realmente estan talladas.




























Usando una CNC, en el metodo milling, se pueden crear estos graficos a traves de una broca cilindrica, con la cual mientras más profundo es el corte también más ancho.

Primero se procesa la imagen en un programa que convierte la imagen original en una escala de 256 grises. Cada gris tiene un grosor y por consecuente profundidad diferente. Las imagenes se trazan a través de lineas  sobre cual la broca sube y baja. Al tener diferentes profundidades la pieza tallada hace sentido gráficamente.



Despacho de diseño Point B

EL DESPACHO DE DISEÑO “POINT B” HA EXPERIMENTADO POR UN LARGO TIEMPO CON EL TRATAMIENTO DE SUPERFICIES EN UN SIN FIN DE MATERIALES.
POINT B HA ESTADO HACIENDO UNA SERIE DE PRUEBAS USANDO RHINO SCRIPT PARA GENERAR RANURAS CON TRAYECTORIAS USANDO UNA MAQUINA CNC MILL EN UNA SERIE DE PUERTAS DE GABINETES O EN TABLONES DE MADERA.

COMBINAN SUPERFICIES TOPOGRÁFICAS, TEXTURIZADAS Y PINTADAS PARA AGREGARLE ALGO MÁS INTERESANTE A MATERIALES MUY SIMPLES.

EN ALGUNOS CASOS ,COMO EN EL ESCRITORIO RIPPLE, SE UTILIZA LA MISMA TÉCNICA DE DISEÑO, SE DISEÑA EN RHINO CON FORMAS MUY ORGÁNICAS COMO SI FUERA AGUA, SE MANDA A CORTAR A UNA MÁQUINA CNC MILL LA BANCA GENERANDO LA SUPERFICIE QUE SE QUIERA TENER Y QUEDA UN TERMINADO MUY RÚSTICO QUE LO QUE ELLOS HACEN PARA QUE QUEDE LISO Y BRILLANTE ES PROGRAMAR EL CNC PARA QUE ESTE PASE VARIAS VECES Y QUEDE MUY FINO EL CORTE PARA PODER QUITARLE TODAS LAS ASPEREZAS Y DESPUÉS ES PONERLE UNA CAPA DE RESINA LA CUAL DEJA UNA SUPERFICIE MUY SUAVE Y BRILLANTE DE MADERA.

TAMBIÉN UTILIZAN OTROS MATERIALES PARA PODER HACER MOLDES Y REALIZAR CON OTROS MATERIALES COMO PLÁSTICO O ACRÍLICO PUERTAS Y SUPERFICIES QUE NO SÓLO CORTANDO CON LA CNC PODRÍAS LOGRAR.

ESCRITORIO RIPPLE

Tabla de madera


Mike Grobelny ha creado una tabla de surf lo más ecológica posible, hecha completamente de madera, igual que las antiguas tablas de los hawaianos. hecha con una cortadora CNC, la tabla contiene una base interna hecha de una sola pieza de madera, perforada en hexágonos para reducir el peso lo más posible, con un peso de 3.3 kg




La tabla consiste en la base sólida de madera perforada en hexágonos como base, y lámina de madera para cubrir el centro, protegiéndola contra el agua y haciéndola lo más hidrodinámica posible. La tabla entera es de madera, incluyendo las quillas.
